Bileog cruach ghalbhánuithe
Is leathán cruach ghalbhánuithe struchtúrach de ghrád é S250GD+Z a ndearnadh innealtóireacht uirthi maidir le marthanacht, friotaíocht creimeadh agus foirmiúlacht. Comhlíonann an grád cruach seo caighdeáin dhian maidir le feidhmíocht i dtimpeallachtaí éilitheacha. Tagraíonn an sonrúchán "S250" d'íos-neart toraidh de 250 MPa, agus léiríonn "GD+Z" bratú galbhánaithe te-dip a sholáthraíonn cosaint láidir ar chreimeadh an atmaisféir. In éineacht le tréithe dromchla roghnaithe go cúramach cosúil le méid spangle agus meáchan brataithe, úsáidtear cruach ghalbhánuithe S250GD+Z go forleathan ar fud na n-iliomad tionscail a éilíonn neart agus feidhmíocht bailchríoch fhadtéarmach araon.
Tá S250GD ar fáil sna bratuithe tumtha te seo a leanas: S250GD+Z (ghalbhánuithe), S250GD+ZF (iarann-galbhánaithe), S250GD+ZA (alúmanam ghalbhánuithe), S250GD+AZ (alúmanam-sinc), S250GD+ZF sileacain).
Chomh maith le carbóin, tá méideanna beaga de mhangainéis (Mn), sileacain (Si), sulfair (S), fosfar (P), ocsaigin (O), nítrigin (N) agus hidrigin (H) ag S250GD freisin, a tháirgtear trí é a thabhairt isteach sa phróiseas méine agus bruithnithe, mar sin tugtar eilimint eisíontais air.
Airíonna meicniúla cruach S250GD
| Rm - Neart teanntachta (MPa) | 330 |
| Rp{0}} % proof strength (MPa) | 250 |
| A - Nóiméad. fadú Lo=80 mm (%) | 19 |
Céatadán comhdhéanamh ceimiceach cruach S250GD
| C | Si | Mn | P | S |
| uasmhéid 0.2 | uasmhéid 0.6 | uasmhéid 1.7 | uasmhéid 0.1 | uasmhéid 0.045 |
Buntáistí S250GD
- friotaíocht creimeadh níos airde
- Formability den scoth
- So-ghabhálacht crack íseal ar an sciath
- Pointe toraidh 250 N/mm² le haghaidh páirteanna tógála ard-neart, friotaíocht ard creimeadh.
- Dromchla álainn, friotaíocht creimeadh, feidhmíocht táthú maith, feidhmíocht stampála áirithe, durable

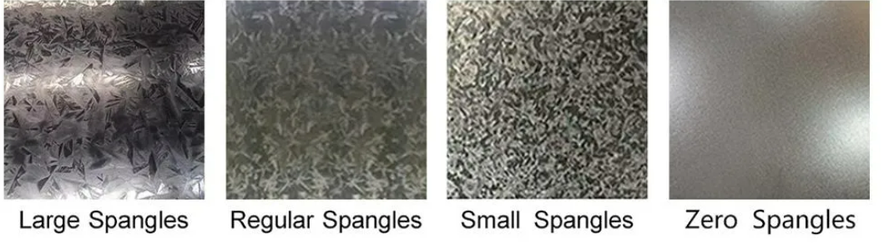

Roghanna Coitianta Cóireála Dromchla & Roghnú Spangle Sinc
Tá cóireálacha dromchla agus roghnú spangle since ríthábhachtach le haghaidh feidhmíochta agus riachtanais amhairc. I measc na roghanna is coitianta tá:
1. Spangle Rialta (RS):
• Patrún caighdeánach aeistéitiúil le feiceáil tar éis galbhánú.
• Rogha mhaith ina bhfuil cuma thionsclaíoch tipiciúil inghlactha.
2. Spangle Íoslaghdaithe (MS):
• Patrún "bláth" laghdaithe le haghaidh cuma níos glaine, níos comhionann.
• Is fearr i bhfeidhmchláir ailtireachta agus táirgí tomhaltóra.
3. Frith-Méarlorg (AFP) nó Pasivation:
• Soláthraíonn sé friotaíocht feabhsaithe do mharcanna dromchla le linn láimhseála.
• Ideal do phainéil taobh istigh, comhpháirteanna cruach nochta, agus bailchríocha préimhe.
Braitheann an rogha bailchríoch go minic ar an iarratas deiridh agus ar nochtadh comhshaoil.
Sonraíochtaí Cruach Galvanized S250GD+Z
Anseo thíos tá táblaí sonraíochta samplacha a thaispeánann roghanna tiús, leithead agus meáchain brataithe a sholáthraítear go coitianta:
Tábla 1 - Riachtanais Ghinearálta Meicniúla & Brataithe
| Maoin | Luach Tipiciúil |
|---|---|
| Grád | S250GD+Z |
| Neart Táirgeachta Íosta | 250 MPa |
| Neart Teanntachta | 300–410 MPa |
| Fadú (%) | Níos mó ná nó cothrom le 20% |
| Aifreann Brataithe Sinc (g/m²) | 100, 140, 180, 220 rogha |
Tábla 2 - Toisí Tipiciúla Raon Soláthair
| Tiús (mm) | Leithead (mm) | Sinc Spangle Rogha |
|---|---|---|
| 0.50 | 800–1500 | RS / MS |
| 0.60 | 800–1500 | RS / MS / AFP |
| 0.80 | 800–1500 | MS / AFP |
| 1.00 | 800–1500 | MS / AFP |
Táirgeann ár gcuideachta na gráid seo a leanas de chruach ghalbhánuithe freisin:
|
Caighdeán |
Grád |
C |
Si |
Mn |
P |
S |
Ti |
|
Fhoirmiú Forc Caighdeán na Síne |
DX51D+Z |
0.12 |
0.50 |
0.60 |
0.100 |
0.045 |
0.30 |
|
DX52D+Z |
0.12 |
0.50 |
0.60 |
0.100 |
0.045 |
0.30 |
|
|
DX53D+Z |
0.12 |
0.50 |
0.60 |
0.100 |
0.045 |
0.30 |
|
|
DX54D+Z |
0.12 |
0.50 |
0.60 |
0.100 |
0.045 |
0.30 |
|
|
DX56D+Z |
0.12 |
0.50 |
0.60 |
0.100 |
0.045 |
0.30 |
|
|
DX57D+Z |
0.12 |
0.50 |
0.60 |
0.100 |
0.045 |
0.30 |
|
|
Fhoirmiú Forc Caighdeán Seapánach |
SGCC |
0.15 |
0.50 |
0.80 |
0.050 |
0.030 |
0.025 |
|
SGCD1 |
0.12 |
0.50 |
0.60 |
0.040 |
0.030 |
0.025 |
|
|
SGCD3 |
0.08 |
0.50 |
0.45 |
0.030 |
0.030 |
0.025 |
|
|
SGCD4 |
0.06 |
0.50 |
0.45 |
0.030 |
0.030 |
0.025 |
|
|
Le haghaidh Struchtúr Caighdeán Seapánach |
SGC340 |
0.25 |
0.50 |
1.70 |
0.200 |
0.035 |
0.025 |
|
SGC400 |
0.25 |
0.50 |
1.70 |
0.200 |
0.035 |
0.150 |
|
|
SGC490 |
0.30 |
0.50 |
2.00 |
0.200 |
0.035 |
0.025 |
|
|
SGC510 |
0.30 |
0.50 |
2.50 |
0.200 |
0.035 |
0.025 |
|
|
Le haghaidh Struchtúr Caighdeán AISI |
S220GD+Z |
0.20 |
0.60 |
0.70 |
0.100 |
0.045 |
0.025 |
|
S250GD+Z |
0.20 |
0.60 |
0.70 |
0.100 |
0.045 |
0.025 |
|
|
S280GD+Z |
0.20 |
0.60 |
0.70 |
0.100 |
0.045 |
0.025 |
|
|
S320GD+Z |
0.20 |
0.60 |
0.70 |
0.100 |
0.045 |
0.025 |
|
|
S350GD+Z |
0.20 |
0.60 |
0.70 |
0.100 |
0.045 |
0.150 |
|
|
S550GD+Z |
0.20 |
0.60 |
0.70 |
0.100 |
0.045 |
0.150 |
