Aithnítear go forleathan S280GD mar ghrád cruach ghalbhánuithe struchtúracha a forbraíodh le haghaidh tógála agus iarratais thionsclaíocha a éilíonn cothromaíocht chobhsaí idir neart meicniúil agus friotaíocht creimeadh. Faoi EN 10346, tá an grád seo deartha le haghaidh úsáid struchtúrach, ag tairiscint neart toraidh íosta de 280 MPa agus ag an am céanna dea-fheidhmíocht fhoirmithe a chothabháil tar éis galbhánú.
Le blianta beaga anuas, léirigh cur i bhfeidhm cruach S280GD i gcórais tógála fás seasta. Is fearr le conraitheoirí agus dearthóirí tionscadail níos mó ná riamh réitigh cruach struchtúracha ghalbhánuithe ar féidir leo cothabháil fhadtéarmach a laghdú agus iad fós éifeachtach ó thaobh costais le linn monaraithe agus suiteála. Mar thoradh air sin, tá S280GD tar éis éirí ina rogha ábhar coiteann do struchtúir ualach tánaisteacha, córais dín, frámaí balla agus comhpháirteanna tacaíochta tionsclaíocha.
-
Saintréithe Ábhar Oiriúnach d'Úsáid Struchtúrtha
Baineann S280GD leis an gcatagóir cruach struchtúrach, rud a chiallaíonn go bhfuil sé deartha chun ualach a iompar agus iompar meicniúil intuartha á chothabháil. I gcomparáid le gráid foirmithe neart níos ísle, cuireann an t-ábhar seo stiffness feabhsaithe ar fáil, rud a ligeann do dhearthóirí tiús na hailt a bharrfheabhsú gan ró-mheáchan a mhéadú.
| Maoin | Feidhmíocht tipiciúla S280GD |
|---|---|
| Caighdeán | EN 10346 |
| Neart toraidh | Níos mó ná nó cothrom le 280 MPa |
| Neart teanntachta | 360–480 MPa |
| Fadú | Níos mó ná nó cothrom le 18% |
| Sciath since | Z100–Z275 |
Cruthaíonn an próiseas galbhánaithe tumtha te ciseal since atá nasctha le miotalóireacht ar an dromchla cruach, rud a thugann cosaint éifeachtach ar chreimeadh i dtimpeallachtaí lasmuigh agus leaththionsclaíocha.
Tá an tionscal tógála i bhfabhar cruach ghalbhánuithe níos mó le haghaidh feidhmeanna struchtúracha toisc go gcuireann sé deireadh leis an ngá atá le hathphéinteáil nó cóireáil dromchla go minic. I gcomparáid le cruach carbóin péinteáilte, cuireann cruach struchtúrach ghalbhánuithe cosaint níos comhsheasmhaí agus saol seirbhíse intuartha ar fáil.
Tagann cruach struchtúrach ghalbhánuithe S280GD go maith leis an treocht seo, go háirithe i dtionscadail ina bhfuil gá le hacmhainn mheán-ualaigh agus marthanacht fhadtéarmach. Is minic a úsáidtear é i bhfoirgnimh mhodúlacha, trádstórais, áiseanna talmhaíochta agus struchtúir a bhaineann le bonneagar.

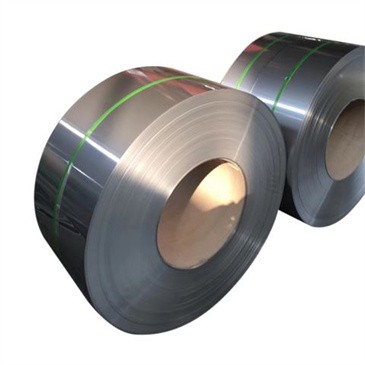

Soláthraíonn GNEE STEEL cruach struchtúrach ghalbhánuithe S280GD i bhfoirmeacha coil agus bileog, le roghanna solúbtha tiús agus brataithe. Le rialú cáilíochta cobhsaí agus taithí phraiticiúil ar fheidhmiú, tacaíonn GNEE STEEL le custaiméirí atá ag lorg réitigh iontaofa struchtúracha cruach do thionscadail fhadtéarmacha.
- Grád Cruach Ar Fáil
|
Caighdeán |
Grád |
C |
Si |
Mn |
P |
S |
Ti |
|
Fhoirmiú Forc Caighdeán na Síne |
DX51D+Z |
0.12 |
0.50 |
0.60 |
0.100 |
0.045 |
0.30 |
|
DX52D+Z |
0.12 |
0.50 |
0.60 |
0.100 |
0.045 |
0.30 |
|
|
DX53D+Z |
0.12 |
0.50 |
0.60 |
0.100 |
0.045 |
0.30 |
|
|
DX54D+Z |
0.12 |
0.50 |
0.60 |
0.100 |
0.045 |
0.30 |
|
|
DX56D+Z |
0.12 |
0.50 |
0.60 |
0.100 |
0.045 |
0.30 |
|
|
DX57D+Z |
0.12 |
0.50 |
0.60 |
0.100 |
0.045 |
0.30 |
|
|
Fhoirmiú Forc Caighdeán Seapánach |
SGCC |
0.15 |
0.50 |
0.80 |
0.050 |
0.030 |
0.025 |
|
SGCD1 |
0.12 |
0.50 |
0.60 |
0.040 |
0.030 |
0.025 |
|
|
SGCD3 |
0.08 |
0.50 |
0.45 |
0.030 |
0.030 |
0.025 |
|
|
SGCD4 |
0.06 |
0.50 |
0.45 |
0.030 |
0.030 |
0.025 |
|
|
Le haghaidh Struchtúr Caighdeán Seapánach |
SGC340 |
0.25 |
0.50 |
1.70 |
0.200 |
0.035 |
0.025 |
|
SGC400 |
0.25 |
0.50 |
1.70 |
0.200 |
0.035 |
0.150 |
|
|
SGC490 |
0.30 |
0.50 |
2.00 |
0.200 |
0.035 |
0.025 |
|
|
SGC510 |
0.30 |
0.50 |
2.50 |
0.200 |
0.035 |
0.025 |
|
|
Le haghaidh Struchtúr Caighdeán AISI |
S220GD+Z |
0.20 |
0.60 |
0.70 |
0.100 |
0.045 |
0.025 |
|
S250GD+Z |
0.20 |
0.60 |
0.70 |
0.100 |
0.045 |
0.025 |
|
|
S280GD+Z |
0.20 |
0.60 |
0.70 |
0.100 |
0.045 |
0.025 |
|
|
S320GD+Z |
0.20 |
0.60 |
0.70 |
0.100 |
0.045 |
0.025 |
|
|
S350GD+Z |
0.20 |
0.60 |
0.70 |
0.100 |
0.045 |
0.150 |
|
|
S550GD+Z |
0.20 |
0.60 |
0.70 |
0.100 |
0.045 |
0.150 |
